ResinDek® Xspan® Visão Geral
![ResinDek Xspan ResinDek Xspan Overview Image](/products/Xspan/Overview/images/Xspan Cold Storage Floor.jpg)

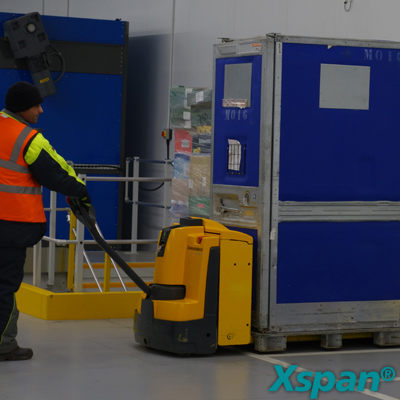

ResinDek® Xspan®
ResinDek® Xspan® é um painel de 28 mm de espessura, que oferece a aparência, resistência e o desempenho de ResinDek® em soluções de pisos estruturais onde uma subestrutura de estrado metálico não é necessária. O ResinDek® XSPAN foi testado extensivamente, sendo capaz de suportar cargas de 610 Kg por metro quadrado com suportes centrais de 810 mm e cargas em paleteiras de 1361 Kg Por favor, consulte a tabela abaixo para ResinDek® para cargas pontuais permitidas, cargas uniformes e cargas dinâmicas e estáticas de paleteiras.
Os painéis de pisos ResinDek® XSPAN foram aprovados pelos examinadores do Código IBC para serem utilizados como sistema de piso estrutural em determinadas aplicações. Os suportes estruturais devem ser revistos e aprovados pela Cornerstone Specialty Wood Products, LLC® e devem ser capazes de suportar cargas no piso em intervalos específicos. Para mais informações, ligue para a Cornerstone / ou para seu supervisor do código de edificações local.
Para melhor iluminação, o ResinDek® XSPAN tem um acabamento na parte inferior branco de alto brilho. A parte superior do painel está disponível com acabamentos Gray Diamond Seal® 2, (ESD) Dissipador de Estática Certificado ou TriGard.
O ResinDek® XSPAN é projetado e fabricado com fibras de madeira especialmente classificadas e processadas, resinas personalizadas sem formaldeído e um emulsificante de cera. Os ingredientes são combinados e comprimidos sob altíssima pressão e temperatura, resultando em um painel com propriedades físicas superiores que são especialmente projetados e construídos para suportar cargas rodantes pesadas e cargas de porta-paletes.
Todos os painéis para pisos elevados ResinDek® são fabricados sob encomenda e estão disponíveis nos tamanhos até 4 'x 10' (1220 mm x 3048 mm). As configurações macho-fêmea da ResinDek® promovem uma eficaz transferência de cargas rodantes de painel para painel.Quando necessário, as configurações macho-fêmea estão disponíveis em todos os 4 lados.
ResinDek Xspan - Cargas de Paleteiras Manuais Permitidas por Vão em mm *
Unidades de Medida | 400 | 600 | 800 | 1000 | 1200 |
---|---|---|---|---|---|
kg/m2 | 1830 | 1100 | 600 | 375 | 245 |
ResinDek Xspan - Cargas de Paleteiras Manuais Permitidas por Vão **
Unidades de Medida | 400 | 600 | 800 | 1000 | 1200 |
---|---|---|---|---|---|
kg | 1360 | 1225 | 1040 | 900 | 680 |
* Todas as cargas admissíveis estão baseados em uma condição de dois vãos - contacte Cornerstone para outras condições de vãos.
** Acabamento do lado posterior refere-se ao acabamento da lâmina estrutural de aço corrugado no caso de uso de ResinDek de 19 mm + substrutura be metal corrugado
*** Cargas permitidas de paleteira incluem a carga dinâmica + peso da paleteira
![Gray Diamond Seal 2 Finish Gray Diamond Seal 2 Finish](/products/Xspan/Optional Finishes/images/Gray Diamond Seal 2 Finish.jpg)
Gray Diamond Seal® 2
Gray Diamond Seal® 2 é o padrão pelo qual todos os outros revestimentos em nossa indústria são medidos. Este acabamento superior foi criado e projetado para oferecer alta durabilidade e manter sua aparência impecável ano após ano.
- Resistência excepcional a manchas comuns - testados de acordo com NEMA LD 3.4 com 29 reagentes diferentes.
- Superior resistência ao desgaste - testado em conformidade com Abrasão Taber ASTM D4060.
- Superior resistência a arranhões - testado em conformidade com Teste Hoffman de dureza e resistência a riscos.
- Padronizado com proteção anti-estática (também disponível com ESD opcional, dissipação electrostática protecção).
- Pode ser limpo facilmente com um pano úmido ou solventes de limpeza convencionais sem danificar a superfície
![TriGard Finish TriGard Finish](/products/Xspan/Optional Finishes/images/TriGard Finish.jpg)

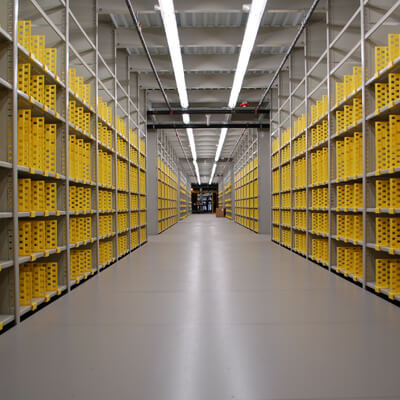

Tecnologia de Acabamento TriGard®
O acabamentoTriGard para painéis ResinDek® é a solução para a tecnologia do futuro. TriGard é especificamente projetado e concebido para lidar com as exigências rigorosas de altíssimo tráfego rodante normalmente encontradas em aplicações robóticas. Com cinco vezes maior resistência ao desgaste do que o Gray Diamond Seal 2 e 3 vezes mais resistente a arranhões, o acabamentoTriGard vai durar mais e superar qualquer acabamento de piso elevado do mercado!
- Tecnologia, Pesquisa e Inovação
- Extrema durabilidade
- Padronizado com proteção ESD
- Projetado para lidar com o tráfego de cargas rodantes extraordinariamente pesadas
![ESD Finish ESD Finish](/products/Xspan/Optional Finishes/images/ESD Finish.jpg)

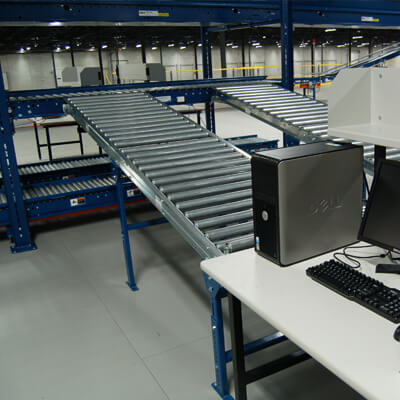

ESD – Acabamento Dissipador de Electrostática
Com o nosso acabamento dissipador de eletrostática , os painéis para pisos elevados ResinDek® ESD proporcionam uma solução de controle de estática excepcional para plataformas industriais estruturais, mezaninos, sistemas de prateleiras e estações de trabalho. ESD fornece proteção para dispositivos eletricamente sensíveis, tais como laptops, scaneadores de código de barras, servomotores, e sistemas pick-to-light que são comuns em centros de distribuição. ESD está disponível com Gray Diamond Seal® 2 e é padrão com a tecnologia de acabamento TriGard.
- Elimina períodos caros de inatividade de computadores causados por descargas estáticas
- Previne dolorosas descargas elétricas em seus funcionários com uma superfície aterrada
Os paineis ESD da ResinDek® foram amplamente testados pela empresa Stephen Halperin & Associates e obedecem todas as especificações da associação ESD, listadas abaixo.
- ANSI/ESD S7.1 - Caracterização resistiva dos Materiais - Materiais de Pisos.
- ANSI/ESD S20.20 - Proteção de Peças, Montagens e Equipamentos Elétricos e Eletrônicos.
- ANSI/ESD STM97.1 - Calçado e Material de Piso- Medida de Resistência em combinação com uma Pessoa.
Os resultados dos testes estão resumidos a seguir:
- Resistência média origem-destino = 6,6 x 10 6 ohms.
- Resistência média do ponto de aterramento = 7,8 x 10 6 ohms.
- Painéis de ResinDek® ESD geraram menos de 10 volts com calçado controlado por estática, e experimentaram uma queda rápida de voltagem de 5.000 volts para menos de 50 volts em menos de 0,50 segundos.
![Collated Stand Up Screw Gun](/products/Xspan/Fastening Systems/images/Collated Stand Up Screw Gun.jpg)

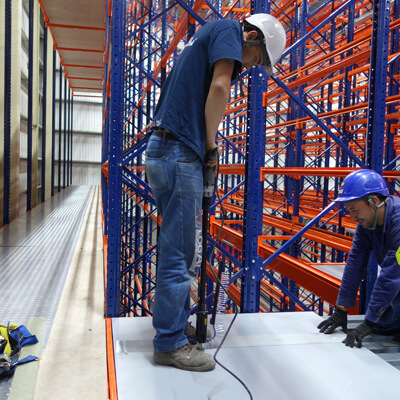

Parafusos ResinDek da Parte Superior
Para instalações convencionais de parafusos na parte superior, use a Aparafusadora Elétrica Vertical da Cornerstone Specialty Wood Products e os parafusos de perfuração agrupados em tiras. Não só a Pistola Elétrica Vertical pode poupar até 40% nos custos de fixação mas reduz a fadiga de instalação com o seu modelo ergonómico.
Os parafusos são desenhados especialmente para uma grande resistência, durabilidade e facilidade de instalação. As abas na parte superior do parafuso escavam a madeira enquanto são introduzidas para permitir que as cabeças fiquem perfeitamente encaixadas, sem que seja necessário fazer isso antes da instalação.
Com uma cabela quadrada n°2 e uma ponta de broca TEK 3 facilmente perfura placas de aço de de até 4,8 mm e é projetada para perfurar através de placas de madeira e aço enquanto são fixadas entre si com a rosca do parafuso, evitando assim que os painéis se levantem.
Além disso, nossos parafusos agrupados oferecem as seguintes vantagens:
- Profundidade de perfurção mais consistente com maior controle de ajustes
- Fácil inserção das tiras de parafusos agrupados
- Trocas de brocas rápidas e fáceis
- Requer mínimo treinamento
- Corpo feito de arame robusto bitola MSG 10
- Revestimento de zinco para ambientes de alta umidade resiste à corrosão
- Opção de parafusos de broca cinza ou bege
![Invis-Loc Fastening System](products/Xspan/Fastening Systems/images/Invis-Loc Fastening System.jpg)
Invisi-Loc® Sistemas de Fixação da Parte Inferior
O Sistema de Fixação Inferior Invisi-Loc® fornece pisos elevados de alta qualidade sem nenhum prego ou parafuso visível. São confiáveis, baratos e fáceis de instalar. O sistema Invisi-Loc® fixa parafusos debaixo de pisos elevados, escondendo os orifícios antiestéticos dos mesmos.
- 20 prendedores Invisi-Loc são requeridos para cada painel de 1,22 m x 2,28 m. Uma ferramenta de instalação pneudráulica e um compressor de ar padrão médio fornece a energia necessária.
- As placas do estrado metálico são perfuradas de antemão e as vigas de carga são fixadas como qualquer outra placa de aço, usando parafusos ou solda.
- Todas as ferramentas de instalação podem ser alugadas ou compradas através da Cornerstone Specialty Wood Products LLC
- Quando se instala o Sistema de fixação inferior Invisi-Loc® de acordo com as especificações da Cornerstone Specialty Wood Products, o Sistema de fixação Invisi-Loc tem uma garantia de 10 anos.
Nota:
Sistemas de Fixação adicionais estão disponíveis, entre em contato Cornerstone Specialty Wood Products para mais informações.
